Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a

Распашные ворота DoorHan-Омск с заполнением сэндвич-панелями SWG-A предназначены для ограничения въезда на частные и промышленные объекты.

Чаще всего эти ворота устанавливают при технической невозможности монтажа сдвижных ограждающих конструкций.

Полотно из сэндвич-панелей обрамлено алюминиевым профилем с покрытием порошковой краской в соответствии мировому стандарту Qualicoat.

Распашные ворота доступны в Омске в 6 стандартных вариантах и с алюминиевой облицовкой PREMIUM.

Щиты окрашиваются в один из 13 цветов палитры RAL.

Конструктивные решения предусматривают возможность открывания этих распашных ворот и наружу, и внутрь.
Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a,

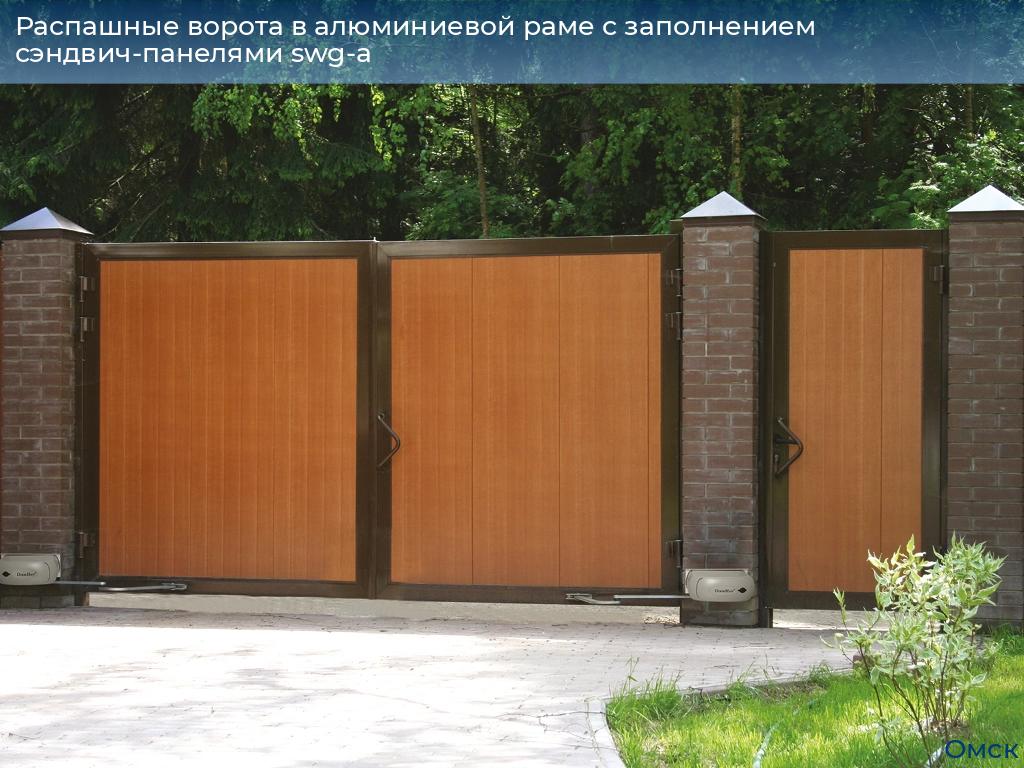

Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a,

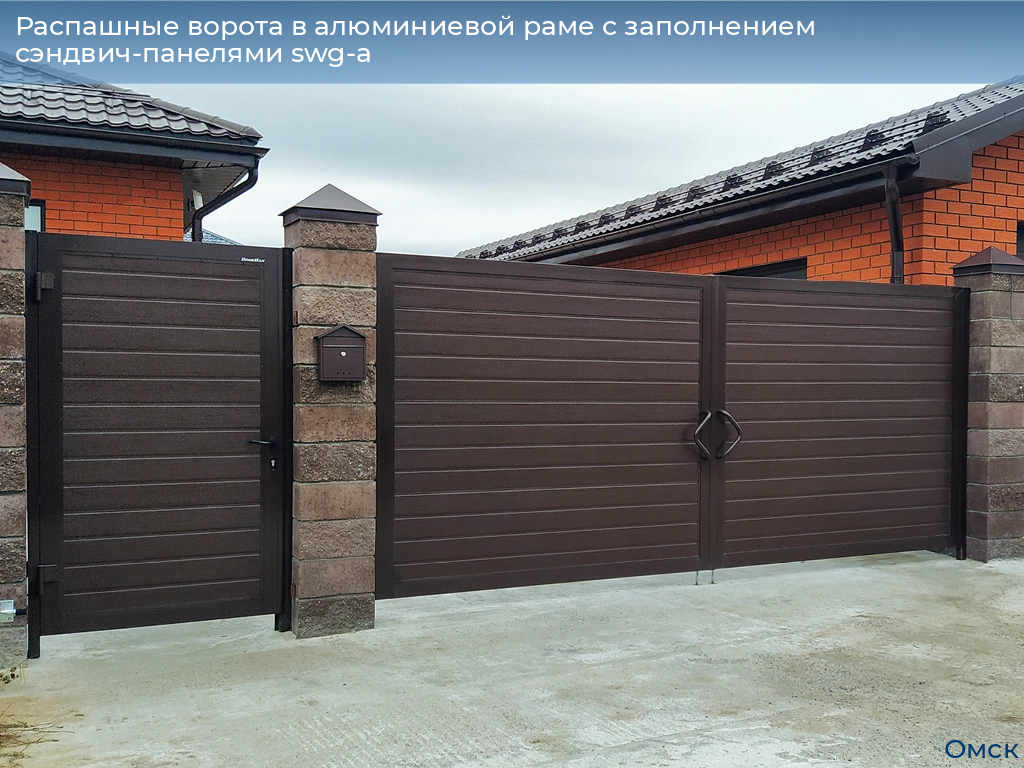

Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a,

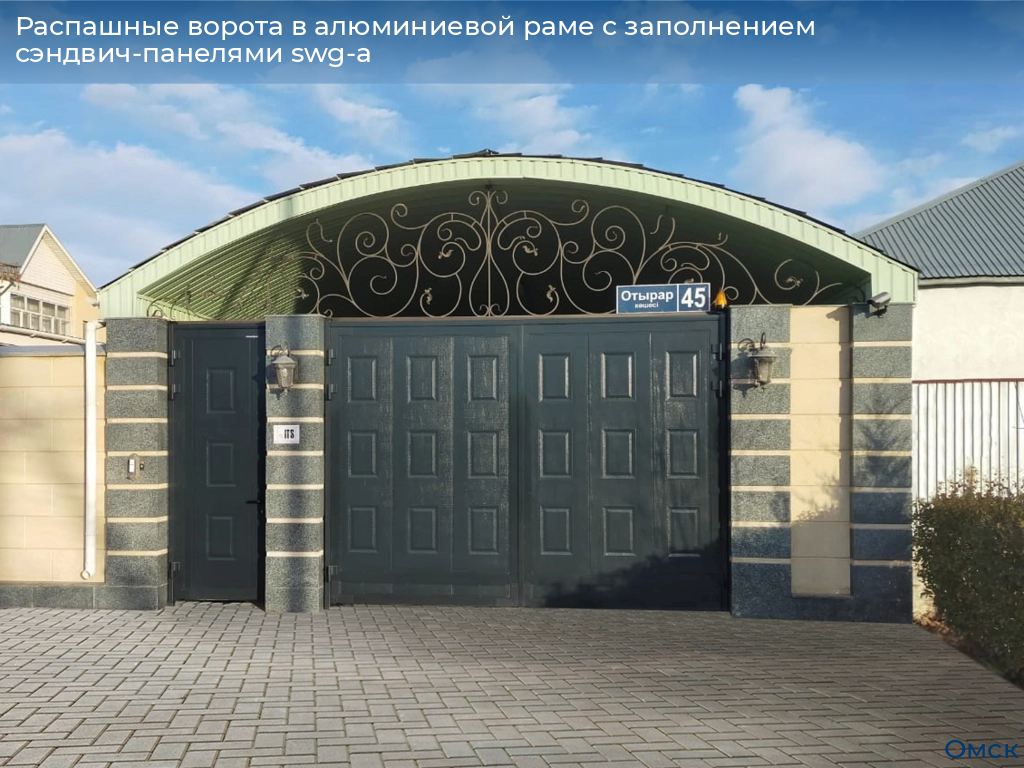

Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a,
Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a,
Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a,
Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a,
Таблица размеров
Цвета
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Ширина проема, мм
2 000–5 000
Высота проема, мм
1 000–3 000
Просвет, мм
100
RAL 1014 (бежевый)
RAL 1014 (бежевый)
RAL 3000 (красный)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 3005 (бордовый)
RAL 5005 (синий)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 6005 (зеленый)
RAL 7004 (серый)
RAL 7004 (серый)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 8017 (коричнево-красный)
RAL 8017 (коричнево-красный)
RAL 9003 (белый)
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 9006 (серебристый)
Нестандартный цвет по карте RAL
Нестандартный цвет по карте RAL
Венге
Венге
Золотой дуб
Золотой дуб
Базовая
Дополнительная
Щит ворот (2 створки) из сэндвич-панелей толщиной 40 мм наполненных пенополиуретаном, окантованный алюминиевым профилем.
Щит ворот (2 створки) из сэндвич-панелей толщиной 40 мм наполненных пенополиуретаном, окантованный алюминиевым профилем.
Ручка алюминиевая, соответствующая цвету окантовки.
Ручка алюминиевая, соответствующая цвету окантовки.
Задвижка в землю.
Задвижка в землю.
Коробка с комплектацией для монтажа распашных ворот.
Коробка с комплектацией для монтажа распашных ворот.
Комплект алюминиевых столбов для крепления к проему.
Комплект алюминиевых столбов для крепления к проему.
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).
Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).
Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Столб бетонируемый 100 × 100 × 4.
Столб бетонируемый 100 × 100 × 4.
  1. Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
  2. Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
  3. С внутренней стороны распашных ворот устанавливается задвижка.
  4. Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
  5. Регулируемые петли с износостойкими подшипниками.
  6. Автономный антивандальный водонепроницаемый контроллер KEYCODE предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.
  7. Светодиодная сигнальная лампа LAMP-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.
  8. Электромеханические приводы серии SWING — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.
  1. Замер каждого параметра производится минимум в трех точках (в крайних положениях и по центру). За итоговый размер берется максимальное значение.
  2. H — высота проема (расстояние от земли до верха проема).
  3. B — ширина проема (расстояние от левого края до правого края проема).
  4. h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
Таблица размеров
Наименование
Значение
Ширина проема, мм
2 000–5 000
Высота проема, мм
1 000–3 000
Просвет, мм
100
Цвета
RAL 1014 (бежевый)
RAL 1014 (бежевый)
RAL 3000 (красный)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 3005 (бордовый)
RAL 5005 (синий)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 6005 (зеленый)
RAL 7004 (серый)
RAL 7004 (серый)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 8017 (коричнево-красный)
RAL 8017 (коричнево-красный)
RAL 9003 (белый)
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 9006 (серебристый)
Нестандартный цвет по карте RAL
Нестандартный цвет по карте RAL
Венге
Венге
Золотой дуб
Золотой дуб
Комплектация
Щит ворот (2 створки) из сэндвич-панелей толщиной 40 мм наполненных пенополиуретаном, окантованный алюминиевым профилем.
Щит ворот (2 створки) из сэндвич-панелей толщиной 40 мм наполненных пенополиуретаном, окантованный алюминиевым профилем.
Ручка алюминиевая, соответствующая цвету окантовки.
Ручка алюминиевая, соответствующая цвету окантовки.
Задвижка в землю.
Задвижка в землю.
Коробка с комплектацией для монтажа распашных ворот.
Коробка с комплектацией для монтажа распашных ворот.
Комплект алюминиевых столбов для крепления к проему.
Комплект алюминиевых столбов для крепления к проему.
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).
Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).
Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Столб бетонируемый 100 × 100 × 4.
Столб бетонируемый 100 × 100 × 4.
Конструкция
  1. Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
  2. Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
  3. С внутренней стороны распашных ворот устанавливается задвижка.
  4. Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
  5. Регулируемые петли с износостойкими подшипниками.
  6. Автономный антивандальный водонепроницаемый контроллер KEYCODE предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.
  7. Светодиодная сигнальная лампа LAMP-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.
  8. Электромеханические приводы серии SWING — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.
Подготовка объекта
  1. Замер каждого параметра производится минимум в трех точках (в крайних положениях и по центру). За итоговый размер берется максимальное значение.
  2. H — высота проема (расстояние от земли до верха проема).
  3. B — ширина проема (расстояние от левого края до правого края проема).
  4. h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
КАК ЗАМЕРИТЬ ПРОЕМ?
Замерьте  ширину  проема  (В)   в  трех  разных  точках  и  запишите  максимальное значение.
Замерьте ширину проема (В) в трех разных точках и запишите максимальное значение.
Замерьте высоту проема в двух разных  точках (Н) и запишите максимальное  значение.
Замерьте высоту проема в двух разных точках (Н) и запишите максимальное значение.
Укажите  желаемый  размер  просвета  (h)  и  запишите  его  значение.  Рекомендуемый  минимальный  раз­ мер — 100 мм.
Укажите желаемый размер просвета (h) и запишите его значение. Рекомендуемый минимальный раз­ мер — 100 мм.
